Latching vs Non-Latching Relay: Iza no tsara kokoa?
2026-04-27 69

Ny relay dia singa manan-danja ampiasaina amin'ny fanaraha-maso ny faritra elektrika amin'ny fomba azo antoka sy mahomby.Izy ireo dia mamela famantarana kely hamadika fitaovana lehibe kokoa toy ny motera, jiro ary fitaovana.Amin'ny rafitra maro, ny fisafidianana ny karazana relay mety dia mety hisy fiantraikany amin'ny fiasan'ny faritra manontolo.Ity lahatsoratra ity dia manazava ny fahasamihafana misy eo amin'ny relay mametaka sy tsy mipetaka, ny fomba fiasan'izy ireo, ary ny fotoana tokony hampiasanao ny tsirairay.Izy io koa dia mirakitra ny wiring, ny lesoka mahazatra ary ny toro-hevitra momba ny famahana olana mba hanampiana anao hampiasa tsara ny fampitana amin'ny fampiharana tena izy.

Catalog

Sary 1. Fampitaovana famehezana vs Relay tsy miraikitra

Inona no atao hoe Relay?

A fampitana dia ny switch elektrika miasa izay mamela famantarana elektrika kely hifehy ny faritra lehibe kokoa sy matanjaka kokoa.Izy io dia miasa amin'ny alàlan'ny fandefasana kojakoja kely mankany amin'ny coil, izay mamorona hery andriamby izay manetsika ny fifandraisana anatiny hanokatra na hanidy faritra hafa.Izany dia ahafahan'ny fitaovana tsotra, toy ny microcontroller na switch, hifehy ireo fitaovana matanjaka kokoa toy ny motera, jiro, na kojakoja tsy misy fiatoana mivantana.Ny endri-javatra iray amin'ny relay dia fitokana-monina elektrika, izay mitazona ny lafiny fanaraha-maso misaraka amin'ny lafiny entana ary manampy amin'ny fiarovana ny ampahany saro-pady amin'ny fahasimbana.Matetika ny relay dia manana fifandraisana misokatra (NO) na mihidy mahazatra (NC), izay mamaritra raha tsy mandeha na mandeha ny circuit.

Mba hahatakarana ny fomba fiasan'ny relay amin'ny fampiharana tena izy, andeha hojerentsika ireo karazany roa lehibe: latching relays ary relay tsy misy fametahana, ary ny fomba fiasan'ny tsirairay.

Inona no atao hoe Latching Relay sy ny fomba fiasa?

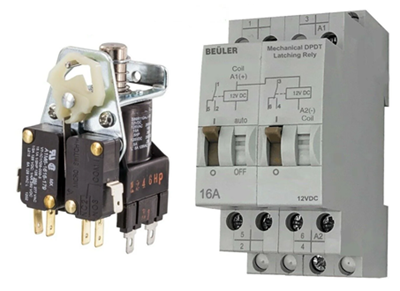

Sary 2. Ohatra amin'ny fametahana relay

A fametahana relay dia relay izay mijanona ON na OFF na dia efa esorinao aza ny herinaratra.izany"mahatsiaro” ny fanjakany farany, ka tsy mila hery mitohy ianao mba hitazonana azy amin'ny toerany.Izany no antony iantsoana azy koa a relay bistable.

Toy izao ny fomba fiasa: mandefa pulso elektrika fohy ianao amin'ny coil relay, ary mihodina na ON na OFF.Ao anatiny, misy fametahana mekanika na andriamby kely mitazona ny fifandraisana eo amin'ny toerany.Raha vao mifamadika izy dia mijanona eo na dia lany aza ny herinaratra.Raha hanova ny fanjakana indray dia mandefa pulse hafa fotsiny ianao.

Misy karazany roa mahazatra.A single-coil latching relay mampiasa coil iray ary miova fanjakana arakaraka ny lalan'ny courant.A roa-coil latching relay mampiasa coil roa, ny coil iray entina ON, ary ny iray hafa entina hamonoana azy.Ny endrika roa-coil dia mora fehezina ary mahazatra kokoa amin'ny faritra azo ampiharina.Mazàna ianao dia mampiasa fampitaovana fametahana rehefa te hitsitsy angovo ianao na hitazona toerana na dia mandritra ny fahaverezan'ny herinaratra aza.

Misy zavatra vitsivitsy tokony hodinihina koa anefa izy io.Ny faritra fanaraha-maso dia mety ho sarotra kokoa, ary mila mahazo antoka ianao fa alefa ny famantarana marina mba hanovana ny toerany.

Inona no atao hoe Relay tsy miraikitra amin'ny fomba fiasa?

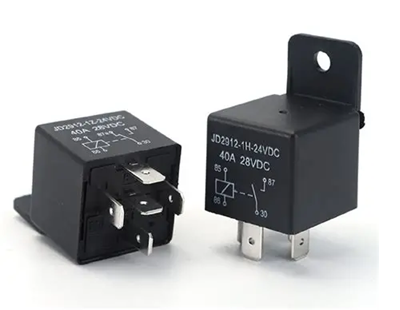

Sary 3. Fiara tsy miraikitra amin'ny fiara

A relay tsy misy fametahana dia relay izay mijanona ON ihany rehefa mamatsy herinaratra ianao.Rehefa nesorina ny herinaratra dia miverina ho azy amin'ny toetrany voalohany.Tsy mitahiry na mahatsiaro ny toerany farany izy.

Toy izao ny fomba fiasa: rehefa mampihatra hery amin'ny coil ianao dia misintona ny fifandraisana anatiny ary manova ny toetry ny circuit.Fa tsy toy ny relay latching, misy tsy misy mekanika mihidy ao anatiny.Noho izany, rehefa mijanona ny herinaratra, dia manjavona ny hery andriamby, ary ny lohataona naorina dia manosika ny fifandraisana hiverina amin'ny toerana misy azy.

Ho hitanao fa manaraka ny fitondran-tenany foana izy io.Ny fampitaovana misokatra (TSIA) ara-dalàna dia mijanona ho OFF mandra-pahazoanao azy, raha mijanona ON kosa ny relay mihidy mahazatra (NC) mandra-pahetsika azy.

Matetika ianao no mampiasa tady tsy miraikitra rehefa tsy maintsy mandeha ny fitaovana raha mbola misy herinaratra, toy ny amin'ny maotera, mpankafy, na rafitra fanaraha-maso izay tokony hijanona avy hatrany rehefa tapaka ny herinaratra.Tsotra ny fampiasana azy, saingy mila hery mitohy izy io raha tianao ny hijanona ho mavitrika.

Latching vs Non-Latching Relay: Fahasamihafana lehibe

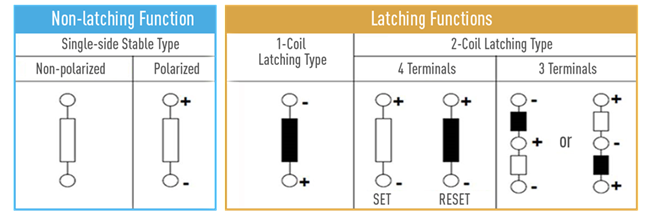

Sary 4. Fampifandraisina amin'ny fametahana vs tsy fametahana

Ankehitriny rehefa hitanao ny fomba fiasan'izy roa, ity ny fampitahana tsotra eo amin'izy ireo mba hahafahanao misafidy haingana kokoa.

Ny relay fanenjana dia mitazona ny toetrany farany na dia esorina aza ny herin'aratra, fa ny relay tsy mipetaka dia mijanona ho mavitrika ihany rehefa ampiharina ny herinaratra.Ity fahasamihafana iray ity dia misy fiantraikany amin'ny fitondran-tenany, ny halehiben'ny heriny ary ny toerana tokony hampiasanao azy.Ity misy fampitahana mazava:

Fahatsiarovana ny fanjakana

- Ny fampitaovana mametaka dia mahatsiaro ny ON na OFF farany.
- Miverina amin'ny toerana misy azy foana ny relay tsy miraikitra.

Fitakiana fahefana

- Ny relay fanenjana dia mila herinaratra rehefa mifamadika.
- Mila hery tsy mitsahatra ny relay tsy miraikitra mba hijanonana ON.

Fahavitan'ny angovo

- Mitsitsy kokoa amin'ny angovo ny relay fametahana, indrindra ho an'ny rafitra bateria.
- Mandany hery bebe kokoa rehefa mandeha ny fotoana ny relais tsy miraikitra.

Fomba fanaraha-maso

- Mila famantarana pulse (indraindray misaraka ny fanaraha-maso ON/OFF).
- Tsotra kokoa ny relais tsy misy fametahana, ampiharo fotsiny ny herin'aratra.

Fitondran-tena tsy mahomby

- Mijanona amin'ny toerany farany ny relais famehezana mandritra ny fahatapahan-jiro.
- Relais tsy miraikitra rehefa very ny herinaratra (azo antoka kokoa ho an'ny rafitra sasany).

Fampiharana mahazatra

- Ny fametahana fametahana dia ampiasaina amin'ny fitaovana marani-tsaina, fizaran-tadidiana, ary rafitra misy herinaratra ambany.
- Ny relais tsy miraikitra dia ampiasaina amin'ny maotera, fitaovana ary rafitra tsy maintsy mijanona rehefa tapaka ny herinaratra.

Ny tombony sy ny fatiantoka amin'ny Relay Latching & Relay tsy mipetaka

Latching Relay

Tombontsoa:

• Mampiasa hery ambany dia ambany satria rehefa mifamadika ihany no ilainy

• Mampahatsiahy ny toetrany farany, na dia mandritra ny fahatapahan-jiro aza

• Tsara ho an'ny rafitra mandeha amin'ny bateria sy mitsitsy angovo

• Mampihena ny hafanana sy ny fako herinaratra rehefa mandeha ny fotoana

Fatiantoka:

• Ny fanaraha-maso dia mety ho sarotra kokoa (fanaraha-maso pulse na roa-coil)

• Mila manara-maso ny toetry ny rafitra misy anao ianao

• Tsy mety raha tianao ny rafitra hamerenana ho azy aorian'ny fahaverezan'ny herinaratra

Relay tsy miraikitra

Tombontsoa:

• Tsotra ny fampiasana, ampiharo fotsiny ny hery mba hampavitrika

• Fitondran-tena azo vinaniana (miverina amin'ny toe-javatra mahazatra)

• Tsara kokoa ho an'ny rafitra tsy mahomby izay misy ny fanjakana OFF azo antoka kokoa

• Mora kokoa ny mamolavola sy mifehy amin'ny ankamaroan'ny faritra

Fatiantoka

• Mila hery tsy tapaka mba hijanonana ON

• Mandany hery bebe kokoa rehefa mandeha ny fotoana

• Afaka miteraka hafanana bebe kokoa amin'ny asa maharitra

Rahoviana ianao no tokony hampiasa relay tsy miraikitra sy miraikitra?

Miankina amin'ny fomba tianao hiheveran'ny rafitrao mandritra sy aorian'ny fampiasana ny herinaratra ny fisafidianana eo amin'ny relay mametaka sy tsy mipetaka.

Tokony mampiasa relay latching rehefa tianao mitahiry hery na mitazona ny fanjakana farany na dia efa nesorina aza ny fahefana.Safidy tsara ho an'ny fitaovana mandeha amin'ny bateria, switch an-trano marani-tsaina, ary rafitra mila tadidina na ON na OFF izy ireo.Koa satria mila hery fotsiny izy rehefa mifamadika, dia manampy amin'ny fampihenana ny fampiasana angovo rehefa mandeha ny fotoana.Tena ilaina ihany koa izy io amin'ny toe-javatra izay tianao hanohizana ny fiasan'ilay fitaovana amin'ny toetrany farany na dia aorian'ny fahatapahan'ny herinaratra aza.

Amin'ny lafiny iray, tokony mampiasa relay tsy misy fametahana rehefa tianao ny rafitra miasa raha tsy misy ny herinaratra.Izy io dia ampiasaina amin'ny maotera, mpankafy, fitaovana ary rafitra fanaraha-maso indostrialy izay tokony hijanona avy hatrany ny fitaovana rehefa esorina ny herinaratra.Izany dia mahatonga azy ho safidy azo antoka kokoa ho an'ny rindranasa maro satria miverina ho azy amin'ny toerana misy azy.Mora kokoa ihany koa ny mifehy satria mila mampiasa hery fotsiny ianao mba hampavitrika azy.

Ahoana no hifidianana eo anelanelan'ny fametahana sy tsy fametahana

Tsy sarotra ny fisafidianana ny fampitana tsara raha mifantoka amin'ny fomba tokony hitondran'ny rafitrao ianao.

Mieritrereta aloha momba ny fampiasana herinaratra.Raha mandeha amin'ny bateria ny tetikasanao na te hitsitsy angovo ianao, dia ny fampitaovana mametaka no safidy tsara kokoa satria mampiasa herinaratra fotsiny izy rehefa mifamadika.Raha fanjifana herinaratra tsy mampanahy, ny relay tsy miraikitra dia afaka miasa tsara.

Manaraka, diniho izay tokony hitranga mandritra ny fahatapahan-jiro.Raha tianao ny hijanona ao amin'ny farany ny fitaovana, mandehana miaraka amin'ny fampifandraisana.Raha tianao ny famonoan'ny rafitra na hamerenana ho azy ho fiarovana, dia ny fampitana tsy miraikitra no safidy azo antoka kokoa.

Tokony hijery koa ianao mifehy ny fahasarotana.Mety mila famantarana pulse na fanaraha-maso ON/OFF misaraka, izay mahatonga ny famolavolana ho sarotra kokoa.Tsotra kokoa ny relais tsy misy fametahana satria mampiasa hery fotsiny ianao mba hitazonana azy ireo ho mavitrika.

Antony iray hafa dia ny karazana fampiharana.Ho an'ny fitaovana marani-tsaina, rafitra mifototra amin'ny fitadidiana, na endrika mitsitsy angovo, dia ampiasaina ny relay fametahana.Ho an'ny maotera, kojakoja ary rafitra indostrialy izay tsy tokony handeha afa-tsy rehefa mandeha amin'ny herin'aratra, dia mety kokoa ny fampitaovana tsy miraikitra.

Ny fahasamihafan'ny tariby eo amin'ny fametahana sy ny tsy fametahana

Ny fahasamihafan'ny wiring dia avy amin'ny fomba fifehezana ny relay tsirairay.

A relay tsy misy fametahana dia tsotra ny tariby.Ampifandraisinao amin'ny loharanon-jiro ny coil amin'ny alàlan'ny switch na famantarana fanaraha-maso.Rehefa ampiasaina ny hery dia mihetsika ny fampitana.Rehefa nesorina ny herinaratra dia maty izy.Ny entana dia mifandray amin'ny alalan'ny fifandraisana COM, NO, na NC, arakaraka ny fomba tianao ny fizaran-tany.Tsotra ity fanamboarana ity satria tsipika fanaraha-maso iray ihany no ilainao hihazonana azy ON.

A fametahana relay dia hafa ny tariby satria mila famantarana izy mba hivezivezena ary ny iray hafa mba hialana.Ao amin'ny relay fametahana roa-coil dia manana fidirana roa misaraka ianao, ny coil iray ho an'ny SET (avereno ON) ary ny iray hafa ho an'ny RESET (famonoana).Ny coil tsirairay dia atosiky ny pulse fohy.Ao amin'ny relay fametahana coil tokana, ny tariby dia miankina amin'ny polarity, midika izany fa ny fitarihan'ny ankehitriny no mamaritra raha mihodina na mivadika.Izany dia mahatonga ny wiring somary sarotra kokoa raha oharina amin'ny relay tsy mifatotra.

Fahadisoana mahazatra rehefa mampiasa Relay

Ireto ny lesoka mahazatra indrindra tokony hohalavirinao rehefa mampiasa relay:

Ny fisafidianana ny karazana fampitana diso - Ny fampiasana relay fanetehana fa tsy relai tsy miraikitra (na ny mifamadika amin'izany) dia mety hahatonga ny rafitra hihetsika tsy mety.

Wiring diso (Tsia sy NC fisafotofotoana) - Ny fampifangaroana ny fifandraisana misokatra ara-dalàna (TSIA) sy mihidy ara-dalàna (NC) dia mety hahatonga ny fitaovana hitodika na hivadika amin'ny fotoana tsy mety.

Fampiasana naoty fampitana diso - Raha toa ka tsy voaisa amin'ny voltase na ny courant ny relay, dia mety ho mafana be ny fifandraisana, na may na tsy mety.

Tsy misy diode flyback amin'ny coil - Ny fanitsakitsahana ny diode dia mety hiteraka tsipika malefaka izay mety hanimba ny microcontroller-nao na ny circuit control.

Ny fitazonana ny fampitana tsy miraikitra dia ON ela loatra - Ny hery mitohy dia mety hitarika amin'ny fampiasana angovo ambony kokoa sy hafanana fanampiny.

Tsy miraharaha ny fitokanana sy ny fiarovana araka ny tokony ho izy - Mety hiteraka olana amin'ny tabataba na hanimba singa elektronika saro-pady izany.

Famahana olana amin'ny Relay

Raha tsy mandeha araka ny tokony ho izy ny relay-nao dia ireto misy olana mahazatra sy fomba ahafahanao manamarina azy ireo:

Relay tsy mikitika (tsy misy feo mifamadika) - Jereo raha mahazo hery ny coil.Ampiasao ny multimeter hanamarina ny volt.Raha tsy misy voltase, ny olana dia mety ho ao amin'ny faritra fanaraha-maso na wiring.

Tsindrio ny relay fa tsy manova ny entana - Mety ho simba na tonta ny fifandraisana.Jereo koa raha mifandray tsara amin'ny COM, NO, na NC ny tariby entana.

Relay niraikitra ON na OFF - Mety hitranga izany noho ny fifandraisana welded na ny tsy fahombiazan'ny mekanika.Ao amin'ny fampitaovana fametahana, jereo koa raha toa ka alefa ny mari-pamantarana pulse.

Hetsika miato (Miasa indraindray) - Ny tariby tapaka, ny fifandraisana ratsy, na ny famatsiana herinaratra tsy milamina dia mety hiteraka olana.Jereo ny terminal sy ny fifandraisana rehetra.

Fandefasana hafanana be loatra - Matetika izany no midika fa be loatra ny relay na misintona courant be loatra.Ataovy azo antoka fa mifanaraka amin'ny entanao ny naotin'ny relay.

Tsy mamaly tsara ny circuit control - Raha mampiasa microcontroller ianao, jereo ny singa tsy hita toy ny diode flyback, na ny haavon'ny famantarana diso.

Famaranana

Mety hitovy ny fijery ny relais mipetaka sy tsy mipetaka, saingy hafa mihitsy ny fitondran-tenany.Ny fampandehanana fametahana no tsara indrindra rehefa mila mitsitsy herinaratra ianao na mitazona ny fanjakana farany, fa ny relay tsy mipetaka kosa dia tsara kokoa ho an'ny fanaraha-maso tsotra sy ny famerenana mandeha ho azy.Amin'ny fahatakarana ny fomba fiasan'ny karazana tsirairay, miaraka amin'ny tombontsoany, ny wiring, ary ny olana mahazatra, dia azonao atao ny misafidy ny fampitana sahaza ho an'ny tetikasanao.Amin'ny farany, ny fisafidianana ny fampitana marina dia manampy amin'ny fanatsarana ny fiarovana, ny fampisehoana ary ny fahamendrehana ao amin'ny rafitrao.
