Ny fiantraikan'ny hysteresis amin'ny fampandehanana, ny fahamarinan-toerana ary ny fahombiazan'ny circuit
2026-05-14 98

Hysteresis dia foto-kevitra manan-danja amin'ny elektronika izay manazava ny antony mahatonga ny rafitra sasany mamaly amin'ny fomba hafa mifototra amin'ny fanjakana teo aloha.Raha tokony hihetsika eo no ho eo amin'ny fiovana kely rehetra, ny rafitra hysteretic dia mampiasa fiantraikany fitadidiana izay manampy amin'ny fanatsarana ny fitoniana sy ny fampihenana ny fifandimbiasana tsy ilaina.Ity fitondran-tena ity dia ampiasaina betsaka amin'ny fampitahana, ny Schmitt trigger, ny rafitra magnetika, ary ny elektrônika herinaratra mba hamoronana fampandehanana faritra azo antoka kokoa.Ny fahatakarana ny fomba fiasan'ny hysteresis dia manampy amin'ny fanazavana ny fiantraikany amin'ny fahombiazany, ny fahombiazany ary ny famolavolana elektronika azo ampiharina.

Catalog

Inona ny Hysteresis amin'ny Circuits Electronic?

Ny hysteresis amin'ny faritra elektronika dia manondro toe-javatra iray izay tsy miankina amin'ny fepetra fampidirana ankehitriny ihany fa amin'ny fanjakana miasa teo aloha ihany koa ny fivoahan'ny rafitra.Raha tokony hampiasa tokonam-pamokarana tokana, ny rafitra hysteretic matetika dia miasa miaraka amin'ny teboka fampahavitrihana sy fanafoanana misaraka.Ny fahasamihafana misy eo amin'ireo tokonana ireo dia mamorona varavarankely hysteresis.

Ao amin'ny elektronika azo ampiharina, ny hysteresis dia miteraka fiantraikany fahatsiarovana.Raha vantany vao miova ny toetran'ny fitaovana iray, dia tsy mivadika avy hatrany izy rehefa miova kely amin'ny lalana mifanohitra ny fepetra fampidirana.Io fitondran-tena io dia ahafahan'ny rafitra mitazona asa azo vinavinaina kokoa ao anatin'ny toe-javatra miova.

Ny hysteresis dia matetika ampiasaina amin'ny:

• Circuit comparatore

• Miteraka Schmitt

• Hery elektronika

• Rafitra fitahirizana andriamby

• Rafitra fanaraha-maso indostrialy

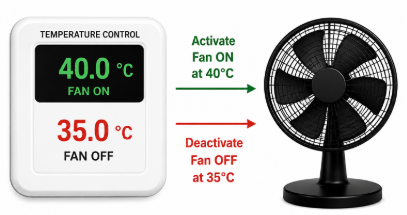

Figure 2. Fanelanelana fehezin'ny maripana mampiasa tokonam-baravarana ON sy OFF misaraka ho an'ny fampandehanana maharitra

Ohatra, mety hivezivezy amin'ny 40°C fa mijanona ho mavitrika mandra-pahatongan'ny hafanana ambany 35°C.Fampiasana samihafa ON ary OFF tokonam-baravarana manakana ny fandehanana bisikileta haingana rehefa miovaova eo akaikin'ny teboka iray ny fepetra fiasana.

Raha tsy misy hysteresis, ny rafitra miasa eo akaikin'ny haavon'ny tokonam-baravarana dia mety hihetsika tsy tapaka amin'ny famantarana kely v ariat ion.Ity fitondran-tena ity dia mety hiteraka resaka relay, fandoroana diso, fampandehanana tsy milamina, ary hetsika fanodinana tafahoatra.

Noho ny fahaizany manohana ny fandraisana fanapahan-kevitra azo antoka ao anatin'ny toe-javatra miovaova, ny hysteresis dia mijanona ho fitsipika manan-danja amin'ny famolavolana elektronika maoderina

Ny fomba fiasan'ny Hysteresis amin'ny tena rafitra

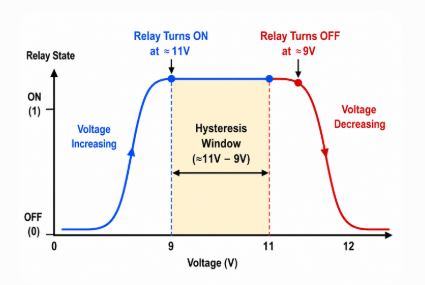

Figure 3. Fitondran-tena mifamadika relay mampiseho tokonam-baravarana ON sy OFF misaraka miaraka amin'ny varavarankely Hysteresis

Ny iray amin'ireo ohatra tsotra indrindra amin'ny hysteresis dia miseho amin'ny asa fampitana.

Alaivo sary an-tsaina a 12V relay mifandray amin'ny famatsiana herinaratra miovaova.

Fitondran-tena mifamadika Relay

• Miakatra tsikelikely ny voltase manomboka amin'ny 0V

• Mihetsika eo amin'ny 11V eo ho eo ny fampitana

• Mihena tsikelikely ny voltase

• Mijanona ho mavitrika ny Relay

• Ny Relay dia tapaka amin'ny farany akaikin'ny 9V

Ny fahasamihafana eo amin'ny activation sy ny deactivation dia antsoina hoe ny varavarankely hysteresis.

Mitazona vonjimaika ny toetrany teo aloha ny relay fa tsy mamaly avy hatrany ny fiovaovan'ny voltase kely.Ity fitsipika ity ihany koa dia miseho amin'ny rafitra misy fiantraikany amin'ny tabataba elektrika, ripple volt, interference electromagnetic (EMI), ary fiovaovan'ny hafanana.Ireo fikorontanana ireo dia mety hampiditra ion v ariat kely amin'ny famantarana sy ny fepetra fiasana, ka mahatonga ny fitondran-tena marin-tampona ho sarotra kokoa ny mitazona tsy misy hysteresis.

Ny hysteresis dia mampitony ny fanapahan-kevitry ny tokonam-baravarana ao anatin'ny toe-javatra miovaova ary mampihena ny fisehoan-javatra mifamadika be loatra izay mety hanafohy ny androm-piainan'ny singa.Izany no mahatonga ny hysteresis ho tafiditra ao anatin'ny rafitra elektronika maoderina maro.

Fitsipika fototra sy antony mahatonga ny hysteresis

Ny toetra mampiavaka ny hysteresis dia fitondran-tena fitadidiana.Ny rafitra hysteretic dia mamaly araka ny toe-javatra misy ankehitriny sy ny toetry ny fiasana taloha.Vokatr'izany, ny fampitomboana ny fidirana sy ny fihenan'ny fidirana dia manaraka lalan'ny valiny samihafa.

Izany dia miteraka ny toetra hysteresis loop.

Hysteresis tsy miankina amin'ny tahan'ny tahan'ny vs

Feature	Mahaleo-tena	Miankina amin'ny sarany
Valiny	Tsy miova ny ankamaroany	Miovaova arakaraka ny hafainganam-pandeha
Fahatsapana	ambany	Avo
Fampiharana mahazatra	andriamby maharitra	Hery elektronika
Fampiasana Injeniera	Fihazonana andriamby	Famakafakana dynamic switching

Ny antony lehibe mahatonga ny hysteresis

• Alignment Domain Magnetika

Amin'ny fitaovana andriamby, ny sehatra andriamby mikroskopika dia mety hijanona amin'ny ampahany na dia efa nesorina aza ny sahan'andriamby ivelany.Ity fampifanarahana tavela ity dia miteraka fiantraikany fitadidiana izay manampy amin'ny fitondran-tena hysteresis magnetika.

• Famandrihana fiampangana

Amin'ny fitaovana semiconductor, ny fiampangana elektrika voafandrika dia mety hanemotra ny valin'ny famadihana ary mahatonga ny fitondran'ny fitaovana hiankina amin'ny fanjakana elektrika teo aloha.Ity vokatra ity dia hita matetika amin'ny teknolojia fitadidiana sy rafitra mifototra amin'ny transistor.

• Vokatra ara-mekanika sy mafana

Ny hetsika mekanika sy ny mari-pana v ariat ion dia afaka mampiditra valiny tara eo amin'ny fitondran-tena fampidirana sy famoahana.Ireo fiantraikany ireo dia matetika hita ao amin'ny relay, sensor ary rafitra mifehy ny mari-pana izay misy fiantraikany amin'ny fiasan'ny rafitra ny fiovana ara-batana.

• Hevitra tsara

Fizarana elektronika maro no ninia namorona hysteresis amin'ny alàlan'ny tambajotra fanehoan-kevitra.Ny fanehoan-kevitra tsara dia manova ny tokonam-baravarana ary manampy amin'ny famoronana fihetsika voafehy kokoa.Ity fomba fiasa ity dia ampiasaina betsaka amin'ny fampitahana, ny trigger Schmitt, ary ny faritra fanamafisam-peo miasa mba hanatsarana ny fahamarinan'ny famantarana ao anatin'ny toe-javatra miova.

Fahatakarana ny Loops Hysteresis Magnetika

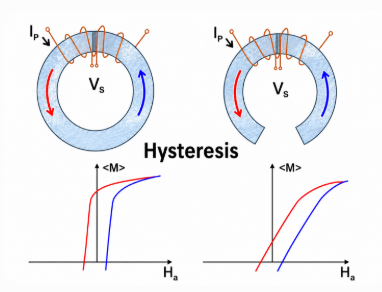

Figure 4. Loop hysteresis magnétika mampiseho lalan'ny andriamby samihafa mandritra ny fiovan'ny saha andriamby

Ny fitaovana magnetika dia manome iray amin'ireo ohatra mazava indrindra amin'ny fitondran-tena hysteresis.Ny hysteresis andriamby dia mitranga rehefa mitazona andriamby ny fitaovana rehefa nesorina ny saha magnetika ivelany.

Fitaovana ferromagnetika Ny vy, ny nikela, ny kobalta ary ny vy silisiôma dia mampiseho izany vokatra izany satria mety hijanona amin'ny ampahany ny sehatra andriamby anatiny na dia aorian'ny fiovan'ny toetr'andro aza.

Fahatakarana ny Loop Hysteresis

Ny loop hysteresis dia mamaritra ny fifandraisana misy eo amin'ny:

• Herin'ny sahan'andriamby (H)

• Ny hakitroky ny flux andriamby (B)

B = f(H)

Ny fitomboana sy ny fihenan'ny sahan'andriamby dia manaraka lalana samihafa, mamorona tadivavarana mihidy izay maneho ny fitondran-tena fitadidiana magnetika.Ny loop hysteresis midadasika kokoa amin'ny ankapobeny dia manondro ny fahaverezan'ny angovo bebe kokoa, ny fitomboan'ny hafanana ary ny fihenan'ny fahombiazan'ny ankapobeny.

Ny curve hysteresis dia dinihana akaiky mandritra ny famolavolana ny transformer, motera, ary ny rafi-pahefana satria ny fatiantoka be loatra dia mety hiteraka adin-tsaina maharitra maharitra.

Amin'ny famatsiana herinaratra azo ampiasaina, ny fitaovana ferrite dia matetika no tiana satria mitombo be ny fatiantoka vy silisiôna amin'ny fampandehanana matetika.

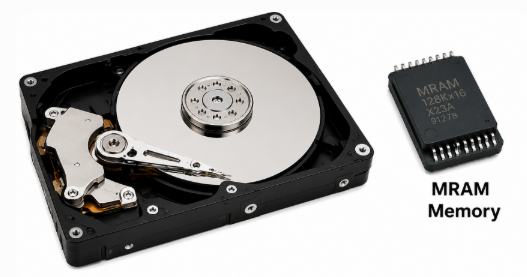

Figure 5. Fitaovana fitahirizana andriamby mampiasa Hysteresis amin'ny fitazonana angona

Hysteresis magnétika amin'ny fitahirizana data

Ny kapila mafy sy ny teknolojia fitadidiana magnetika dia miankina amin'ny hysteresis.Satria ny fitaovana andriamby dia mitazona ny fanelanelanana aorian'ny fanesorana herinaratra, ny fampahalalana dia mijanona tsy misy herinaratra mitohy.

Ny fampiasana mahazatra dia avy amin'ny kapila mafy, rafitra kasety magnetika, ary ny teknolojia magnetoresistive random-access memory (MRAM), izay miankina amin'ny hysteresis magnetika ho an'ny fitehirizana angon-drakitra sy ny fahafaha-mitahiry tsy miovaova.

Fitaovana fototra andriamby sy fampitahana fahombiazana

Ny fifantenana fitaovana fototra dia misy fiantraikany mivantana amin'ny fahaverezan'ny hysteresis, ny fahombiazany, ny famokarana hafanana ary ny fampisehoana maharitra amin'ny transformer sy ny rafitra fanodinana.Ny fitaovana samihafa dia mamaly amin'ny fomba hafa amin'ny sahan'andriamby noho ny v ariat ion amin'ny firafitry atomika, ny faneriterena, ny permeability, ary ny toetran'ny fihazonana magnetika.Ireo fahasamihafana ireo dia lasa manan-danja indrindra amin'ny transformer, inductors, famatsiana herinaratra, motera elektrika, ary rafitra herinaratra avo lenta.

Fampitahana ireo akora fototra andriamby mahazatra

Fitaovana	Frequency	Havana Fatiantoka fototra	Havana Vidiny	mahazatra Applications
Silicon Steel	50–60 Hz	antonony	ambany	Transformers ampiasaina, motera
Ferrite	kHz–MHz	ambany	antonony	SMPS, RF circuits, EMI famoretana
Metal amorphous	50–400 Hz	Tena ambany	Avo	Transformers mitsitsy angovo

Na dia manohana ny fiasan'ny magnetika aza ny fitaovana rehetra, dia mety hiovaova be ny fahombiazany amin'ny toe-javatra azo ampiharina.Miankina matetika amin'ny fepetra takian'ny asa ny fisafidianana fitaovana fa tsy ny fahombiazan'ny teorika irery.

Ohatra, matetika mampiasa vy silisiôna ny mpanova fitaovana noho ny fahombiazany amin'ny vidiny sy ny fahatokisana efa ela.Ny famatsiana herinaratra avo lenta dia matetika mampiasa ferrite satria ny fanoherana elektrika avo dia mampihena ny fahaverezan'ny eddy.Ny transformer mahomby amin'ny angovo dia mampiasa fitaovana amorphous satria ny fatiantoka ambany kokoa dia afaka manatsara ny fahombiazan'ny fotoana maharitra.Ny fahatakarana ireo fifampiraharahana ireo dia manampy amin'ny fampifandanjana ny fitondran-tena mafana, ny tanjona mahomby ary ny fepetra takiana.

Fitaovana andriamby malefaka vs mafy

Ny fitaovana andriamby amin'ny ankapobeny dia mizara ho sokajy malefaka sy mafy mifototra amin'ny fomba mora lasa magnetized sy demagnetized.

fananana	Malefaka Fitaovana andriamby	Sarotra Fitaovana andriamby
fanerena	ambany	Avo
Fahaverezan'ny Hysteresis	Ambany	Ambony kokoa
Fampiasana lehibe	Transformers	andriamby maharitra
Fitanana angona	ambany	Avo

Ny fitaovana magnetika malefaka dia afaka manova haingana ny fanjakana magnetika miaraka amin'ny fampidirana angovo kely.Izy ireo dia tiana amin'ny transformer sy inductor izay misy ny fihodinana magnetika miverimberina.

Ny fitaovana magnetika mafy dia manohitra ny demagnetization ary mitazona ny fananana magnetika mandritra ny fotoana maharitra.Ireo fitaovana ireo dia matetika ampiasaina amin'ny andriamby maharitra sy ny rafitra fitahirizana magnetika.

Hevitra azo ampiharina amin'ny fifidianana

Ny fisafidianana fitaovana fototra andriamby dia mitaky mihoatra noho ny fisafidianana ny safidy misy ny fatiantoka hysteresis ambany indrindra.Miankina amin'ny fiheverana azo ampiharina ihany koa ny fisafidianana fitaovana toy ny faharetan'ny fiasana, ny toetry ny hafanana, ny tanjona amin'ny fahombiazana, ny famerana ny habeny, ny fitakiana herinaratra ary ny vidiny amin'ny ankapobeny.Ireo lafin-javatra ireo dia misy fiantraikany amin'ny fahombiazany, ny fahamendrehana ary ny mety amin'ny fampiharana manokana.

Ohatra, famatsiana herinaratra mandeha amin'ny hafainganam-pandeha avo amin'ny ankapobeny dia mahazo tombony amin'ny ferrite cores noho ny fatiantoka ambany kokoa mandritra ny fanodinana haingana.Mandritra izany fotoana izany, ny mpanova fitaovana miasa amin'ny frequent grid mahazatra dia mety hanohy mampiasa vy silisiôma noho ny fahombiazan'ny vidiny sy ny fahatokisana voaporofo.

Ny fisafidianana fitaovana dia misy fiantraikany mivantana amin'ny fahombiazan'ny fotoana maharitra, ny fitondran-tena mafana ary ny fahombiazan'ny rafitra amin'ny ankapobeny.Ny fahatakarana ireo fifampiraharahana ireo dia ahafahanao misafidy akora magnetika mifanaraka kokoa amin'ny fepetra takian'ny fampiharana.

Hysteresis amin'ny fitaovana semiconductor

Figure 6. Fitaovana SCR sy TRIAC ampiasaina amin'ny Famindrana fampiharana

Thyristors dia fitaovana fanodinana semiconductor natao ho an'ny rindranasa avo lenta sy avo lenta.Tsy toy ny transistors mahazatra izay mamaly tsy tapaka amin'ny fanaraha-maso famantarana, ny thyristors dia mampiasa mekanika fametahana izay mamela ny fitaovana hijanona ho conductive aorian'ny fampahavitrihana.

Ity fihetsika miasa ity dia miteraka toetran'ny fitadidiana satria miankina amin'ny toetrany teo aloha ny fivoahan'ny fitaovana.Rehefa mipoitra dia mitohy ny conduction mandra-pahatongan'ny fepetra fiasana latsaka ambanin'ny fetra elektrika manokana.

Ahoana no fiasan'ny fitondran-tena mametaka

Fitaovana toy ny Silicon Controlled Rectifiers (SCRs) ary TRIACs miantehitra amin'ny latching sy mihazona ny toetra ankehitriny.

Rehefa avy nahazo pulses vavahady, ny fitaovana dia miditra amin'ny toetry ny conductive ary manohy miasa na dia esorina aza ny famantarana ny vavahady.Mijanona ny conduction raha tsy rehefa mihena ny courant eo ambanin'ny tokonam-baravaran'ny courant.

Satria ny fampahavitrihana sy ny fanafoanana dia mitranga amin'ny toe-javatra elektrika samihafa, ny thyristors dia mampiseho fihetsika mitovy amin'ny hysteresis.

Parametera fototra misy fiantraikany amin'ny fahombiazana

• Current fametahana: courant kely indrindra ilaina avy hatrany aorian'ny trigger.

• Mitazona Current: courant kely indrindra ilaina mba hitazonana ny conduction.

• Vavahady Trigger Current: Current ilaina mba hampavitrika ny fitaovana.

• Volavolan'ny fanakanana: Ny fahaiza-manaon'ny voltase OFF farany indrindra.

Ohatra momba ny fisafidianana fitaovana

Fampiharana	Soso-kevitra Fitaovana	Antony
Mpandrindra ny hafainganam-pandehan'ny mpankafy	BT136 TRIAC	Bidirectional AC switching fahaiza-manao
Fanaraha-maso motera indostrialy	Sary TYN612 SCR	Volontany ambony kokoa sy ankehitriny fahaiza-mitantana
Fizaran-tany fanabeazana	Ampahany TIC106SCR	Fampandehanana hery ambany tsotra sy accessibility

Matetika ny fizotry ny fisafidianana dia miankina amin'ny fomba ifandraisan'ilay fitaovana amin'ny tontolo iasana.

Ohatra, mpifehy ny hafainganam-pandehan'ny mpankafy ao an-tokantrano na ny dimmer jiro matetika mampiasa ny BT136 TRIAC satria ny fahaizany mifamadika amin'ny bidirectional dia manamora ny fifehezana AC.Koa satria mikoriana amin'ny lafiny roa ny rivodoza mifandimby, ny TRIAC dia afaka mitarika mandritra ny tapany roa amin'ny tsingerin'ny AC nefa tsy mila singa fanampiny.Ity toetra ity dia mampihena ny fahasarotan'ny faritra ary mahatonga ny fampiharana ho azo ampiharina kokoa amin'ny fitaovana elektronika mpanjifa.

Ny rafitra fanaraha-maso maotera indostrialy dia mety hifidy ny Sary TYN612 SCR, izay natao hifehezana ny fepetran'ny herin'aratra sy ny tontolo miasa mitaky kokoa.Ny fampiharana misy enta-mavesatra amin'izao fotoana izao sy ny fepetra mifehy ny herin'aratra matetika dia mahazo tombony amin'ny fahaiza-mivadika matanjaka kokoa sy ny fanamafisana kokoa.

Ho an'ny tetik'asa fanabeazana sy ny fampiharana fanaraha-maso herinaratra ambany, ny Ampahany TIC106SCR dia mijanona ho safidy azo ampiharina noho ny fitondran-tena tsotra sy ny fahafahana miditra amin'ny fanandramana.Matetika izy io no ampiasaina amin'ny fizaran-tselatra fampidiran-dresaka izay zava-dehibe ny fahatakarana sy ny fampiharana.

Ity fomba fiasa mifototra amin'ny fampiharana ity dia mampiseho fa ny fisafidianana fitaovana dia tsy miankina amin'ny fepetra elektrônika ihany fa amin'ny fepetra takian'ny rafitra, ny fepetra fiasana ary ny fiheverana ny famolavolana azo ampiharina.

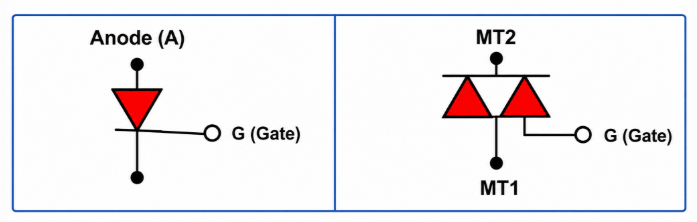

Figure 7. SCR sy TRIAC Symbols mampiseho rafi-pamokarana samihafa

SCR vs TRIAC

Feature	SCR	TRIAC
Tari-dalana ankehitriny	Lalana iray	Lalana roa
AC Switching	voafetra	Excellent
DC Applications	mahazatra	Tsy dia fahita firy
Hery Control	Avo	antonony
Fampiasana mahazatra	Rafitra indostrialy	Ara-barotra fitaovana elektronika

Hysteresis amin'ny Comparator sy Schmitt Trigger Circuits

Figure 8. Comparator Circuit mampiasa tamberina tsara ho an'ny Hysteresis

Ny circuit comparator dia maneho ny iray amin'ireo fampiharana mahazatra indrindra amin'ny hysteresis amin'ny elektronika.Ny tanjon'izy ireo dia ny fampitahana famantarana fampidiran-dresaka amin'ny tonta fanondro ary hamokatra vokatra araka ny valin'ny fampitahana.

Ny rafitra tena izy dia miasa matetika amin'ny tontolo misy tabataba elektrika, ripple, ary fiovaovan'ny famantarana.Amin'ireo fepetra ireo, ny ion v ariat kely eo akaikin'ny haavon'ny tokonam-baravarana dia mety hisy fiantraikany amin'ny tsy fitovian'ny vokatra.

Ny Hysteresis dia manatsara ny fitondran-tena amin'ny alàlan'ny famoronana haavon'ny fifandimbiasana misaraka, ahafahan'ny circuit comparator miasa amin'ny fomba azo antoka kokoa amin'ny fiovan'ny fepetra famantarana.

Comparator Performance Comparison

Paramètre	tsy misy Hysteresis	Miaraka amin'ny Hysteresis
False Triggering	matetika	Minimaly
Fahamarinana fanovàna	Mahantra akaikin'ny tokonam-baravarana	Stable
Relay Chatter	mahazatra	Rare
Fihetseham-peo	Avo	Ahena
Output azo itokisana	antonony	Nihatsara

Ny fampitahana dia mampiseho ny antony mahatonga ny hysteresis matetika ampiasaina amin'ny fifandraisan-davitra sensor, rafitra napetraka ary fampiharana fanaraha-maso indostrialy.

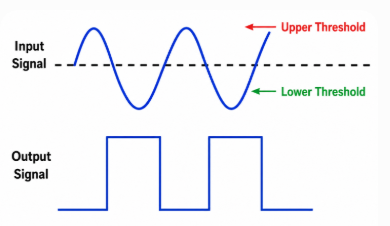

Sary 9. Schmitt Trigger Operation amin'ny fampiasana ny tokonam-baravarana ambony sy ambany

Fahatakarana ny Schmitt Trigger Operation

Ny trigger Schmitt dia minia mampiasa valiny tsara mba hamoronana hysteresis, noho izany dia tsy mihodina amin'ny volavolan-tsolika tokana.Fa kosa, mampiasa teboka roa mifamadika izy io: Volavolan'ny tokonam-baravarana ambony sy volavolan-tsolika ambany.Izany dia mahatonga ny fifindrana famantarana ho madio sy milamina kokoa.Ao amin'ny rafitra azo ampiharina azo ampiharina, Schmitt triggers dia matetika ampiana amin'ny sensor interface tsara sy ny mekanika switch inputs satria ny fiovaovan'ny mari-pamantarana kely, ny tabataba, na ny bounce fifandraisana dia mety hamorona fiovana maro tsy voahevitra.

Hysteresis amin'ny Op-Amp sy Power Electronics

Fanamafisana miasa dia ampiasaina betsaka amin'ny rafi-pandrenesana, fanodinana famantarana, ary faritra fanaraha-maso analoga noho ny fahatsapany sy ny fahaizany manamafy.Rehefa miovaova miadana na mandeha eo akaikin'ny fepetran'ny tokonam-baravarana ny famantarana fampidiran-dresaka, dia mety hisy fiantraikany amin'ny fiovaovan'ny fiovaovan'ny toetr'andro ny fiovaovan'ny toetrandro ary miteraka fihetsika tsy miovaova.

Mba hanatsarana ny fampisehoana, matetika ny op-amp dia mampiditra hysteresis amin'ny alàlan'ny tambajotra fanehoan-kevitra tsara.Ity fomba fiasa ity dia mamorona tokonam-baravaran'ny fampahavitrihana sy famonoan-tena misaraka, mamela ny fitondran-tena mifamadika hijanona ho voafehy kokoa ao anatin'ny fiovan'ny fepetra fampidirana.

Ohatra azo ampiharina amin'ny hysteresis dia hita ao smart air-conditioning systems.

Diniho ny rafitra manana mari-pana ao amin'ny efitrano kendrena amin'ny 26°C.Raha tsy misy varavarankely hysteresis, ny fiovaovan'ny mari-pana kely manodidina ny teboka napetraka dia mety hitarika ny fiasan'ny compressor.

Ny fepetra fiasana ohatra dia ahitana ny fampahavitrihana mangatsiaka amin'ny 28°C ary ny fampangatsiahana deactivation at 24°C.

Ity 4°C Ny fisarahana dia mamorona varavarankely hysteresis izay mampihena ny hetsika famadihana tsy ilaina ary mamela ny rafitra hiasa amin'ny mari-pana midadasika kokoa alohan'ny hanovana fanjakana.

Fitondran'ny rafitra fampitahana

Control Fomba	Compressor Tsingerina isan'ora	Effect
Tsy misy hysteresis	Avo	Nitombo ny fitaovan'ny compressor ary asa tsy milamina
Miaraka amin'ny varavarankely hysteresis 4 ° C	Ambany	Nihatsara ny fahombiazany ary nihena hetsika mifamadika

Ireo soatoavina etsy ambony dia maneho fihetsika fampitahana fa tsy fandrefesana raikitra satria miovaova arakaraka ny haben'ny efitrano, ny toetry ny hafanana, ny kalitaon'ny insulation ary ny anton'ny tontolo iainana.

Na izany aza, ny fampitahana dia mampiseho fitsipika lehibe amin'ny famolavolana.Ny rafitra misy elanelana hysteresis tery na tsy misy dia mety hiova matetika eo akaikin'ny fepetran'ny tokonam-baravarana, mampitombo ny adin-tsaina elektrônika ary mampihena ny androm-piainan'ny singa maharitra.Ny varavarankely miasa midadasika amin'ny ankapobeny dia mampihena ny fatran'ny bisikileta ary manatsara ny fampandehanana tsy miovaova.

Amin'ny rafitra azo ampiharina, ny fampihenana ny hetsika fanodinana dia afaka manatsara ny fahombiazan'ny angovo, mampihena ny adin-tsaina mafana ary manohana ny fiainana compressor lava kokoa.Ny fomba fanaraha-maso mitovy amin'izany dia ampiasaina betsaka amin'ny rafitra tontolo iainana, ny fitsipika momba ny mari-pana amin'ny indostria, ary ny elektronika mpanjifa izay zava-dehibe ny fitondran-tenan'ny tokonam-baravarana.

Ity ohatra ity dia mampiseho ny fiantraikan'ny hysteresis tsy amin'ny fitondrantenan'ny faritra ihany fa amin'ny fahombiazan'ny rafitra tena izy sy ny fahatokisana maharitra.

Fandrefesana sy famaritana ny Hysteresis

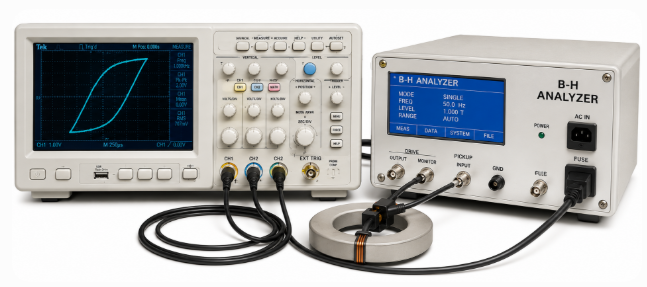

Figure 10. Oscilloscope sy B-H Analyzer ho an'ny fandrefesana Hysteresis

Ny fandrefesana ny hysteresis dia manampy amin'ny fanombanana ny fihetsiky ny singa ao anatin'ny fiovan'ny toe-javatra miasa.Raha tokony hamantatra fotsiny raha misy ny hysteresis, ny fandrefesana ihany koa dia mamaritra ny fiantraikan'izany amin'ny fitondran-tena mifamadika, ny fahombiazany ary ny fampisehoana maharitra.

Ny fitaovana isan-karazany dia ampiasaina arakaraka ny rafitra hodinihina:

• Oscilloscopes - alaivo sary an-tsaina ny tokonam-baravarana mifamadika sy ny fitondran-tena famantarana amin'ny fizaran-tany toy ny fampitahana sy ny trigger Schmitt.

• B-H Curve Analyzers - manombantombana ny fitaovana magnetika amin'ny fandrefesana ny faneriterena, ny fitazonana ary ny fahaverezan'ny hysteresis.

• Rafitra Famantarana andriamby - mandalina ny fitondran-tena andriamby amin'ny teknolojia fikarohana sy fitahirizana.

• Rafitra fitsapana mandeha ho azy - manatsara ny famerenana sy ny fitiliana singa lehibe.

Ny fandrefesana mahazatra dia ahitana:

• Coercivity - tanjaky ny sahan'andriamby ilaina mba hanesorana ny andriamby sisa

• Retentivity - magnetization sisa aorian'ny fanesorana saha

• Haben'ny Hysteresis - fisarahana eo amin'ny tokonam-baravarana

• Fanodinana tokonam-baravarana - soatoavina izay mahatonga ny fiovan'ny fanjakana

Misy fiantraikany mivantana amin'ny fisafidianana fitaovana sy ny famolavolana rafitra ny vokatry ny fandrefesana.Ny fahaverezan'ny hysteresis be loatra dia mety hampitombo ny famokarana hafanana, raha toa kosa ny tokonam-baravarana tsy voafantina dia mety hampihena ny tsy fitovian'ny asa.

Fanamafisana ny Hysteresis amin'ny famolavolana elektronika

Hysteresis vs rafitra tsy hysteretic

Feature	Hysteresis	Tsy hysteretic
Rivotra Immunity	Avo	ambany
fahamarinan-toerana	Tsara kokoa	Tsy dia milamina
Mivadika Frequency	Ambany	Ambony kokoa
Fahatsapana	Ambany	Ambony kokoa
Diso Triggering	Ahena	Matetika kokoa
Maharitra azo itokisana	Tsara kokoa	Ahena

Ity fampitahana ity dia mampiseho ny antony niniana nampidirina tamina rafitra azo ampiharina maro ny hysteresis.

Antony maro no misy fiantraikany amin'ny fitondran-tena hysteresis, ao anatin'izany ny tabataba elektrika, ny mari-pana miasa, ny enta-mavesatra v ariat ion, ny hafainganam-pandehan'ny fihodinana, ny toetry ny hafanana ary ny fepetra takiana.Ny fifandanjana tsara indrindra dia miankina amin'ny fampiharana manokana sy ny tontolo iasana.

Fanamby sy torolalana fikarohana ho avy

Na dia manatsara ny fitondran'ny rafitra aza ny hysteresis, dia mety hiteraka fanamby amin'ny famolavolana ihany koa izy io rehefa mihakely ny fitaovana ary miasa amin'ny hafainganam-pandeha ambony kokoa.

Ny fanamby amin'izao fotoana izao mifandraika amin'ny hysteresis dia ny fahaverezan'ny angovo amin'ny rafitra magnetika, ny famokarana hafanana, ny fiantraikan'ny fahanterana ara-materialy, ny fahasarotan'ny modely, ary ny fitomboan'ny fatiantoka amin'ny fatran'ny asa avo lenta.Ireo fetra ireo dia mety hisy fiantraikany amin'ny fahombiazan'ny ankapobeny, ny fahatokisana ary ny fahombiazan'ny rafitra maharitra.

Ny fikarohana mitohy dia manohy mikaroka ireo akora magnetika very maina, teknika fanatsarana ny AI, teknolojia fitadidiana spintronic, fomba fanaraha-maso hysteresis adaptive, ary rafitra semiconductor mandroso.Ireo fivoarana ireo dia mikendry ny hanatsara ny fahombiazany, hampihenana ny fatiantoka, ary hanohanana ny fitondran'ny rafitra manan-tsaina kokoa.

Ny rafitra elektronika ho avy dia mety hampiasa teknika hysteresis adaptive izay manitsy ho azy ny fitondran-tena miasa araka ny toe-javatra miova.Raha mbola mandroso amin'ny hafainganam-pandeha sy ny fahasarotana ny fitaovana, ny fanaraha-maso ny hysteresis mahomby dia hijanona ho fiheverana lehibe amin'ny famolavolana rafitra elektronika.

Fehiny

Ny Hysteresis dia manampy ny rafitra elektronika hiasa azo antoka kokoa amin'ny alàlan'ny fanatsarana ny fahamarinan-toerana sy ny fampihenana ny fitondran-tena tsy ilaina.Ampiasaina betsaka amin'ny fitaovana magnetika, fitaovana semiconductor, rafitra fanaraha-maso, ary elektronika herinaratra izay miova tsy tapaka ny fepetra fiasana.Na dia afaka mampiditra fatiantoka angovo amin'ny fampiharana sasany aza izy io, ny famolavolana hysteresis mety dia afaka manatsara ny fahombiazany sy ny fampisehoana maharitra.Ny fahatakarana ny hysteresis dia mamela fanapahan-kevitra tsara kokoa amin'ny famolavolana ny faritra sy ny fanatsarana ny rafitra.
